Butonnage Quai Retiro, 58 rue Cavanilles, Madrid


DESCRIPTION

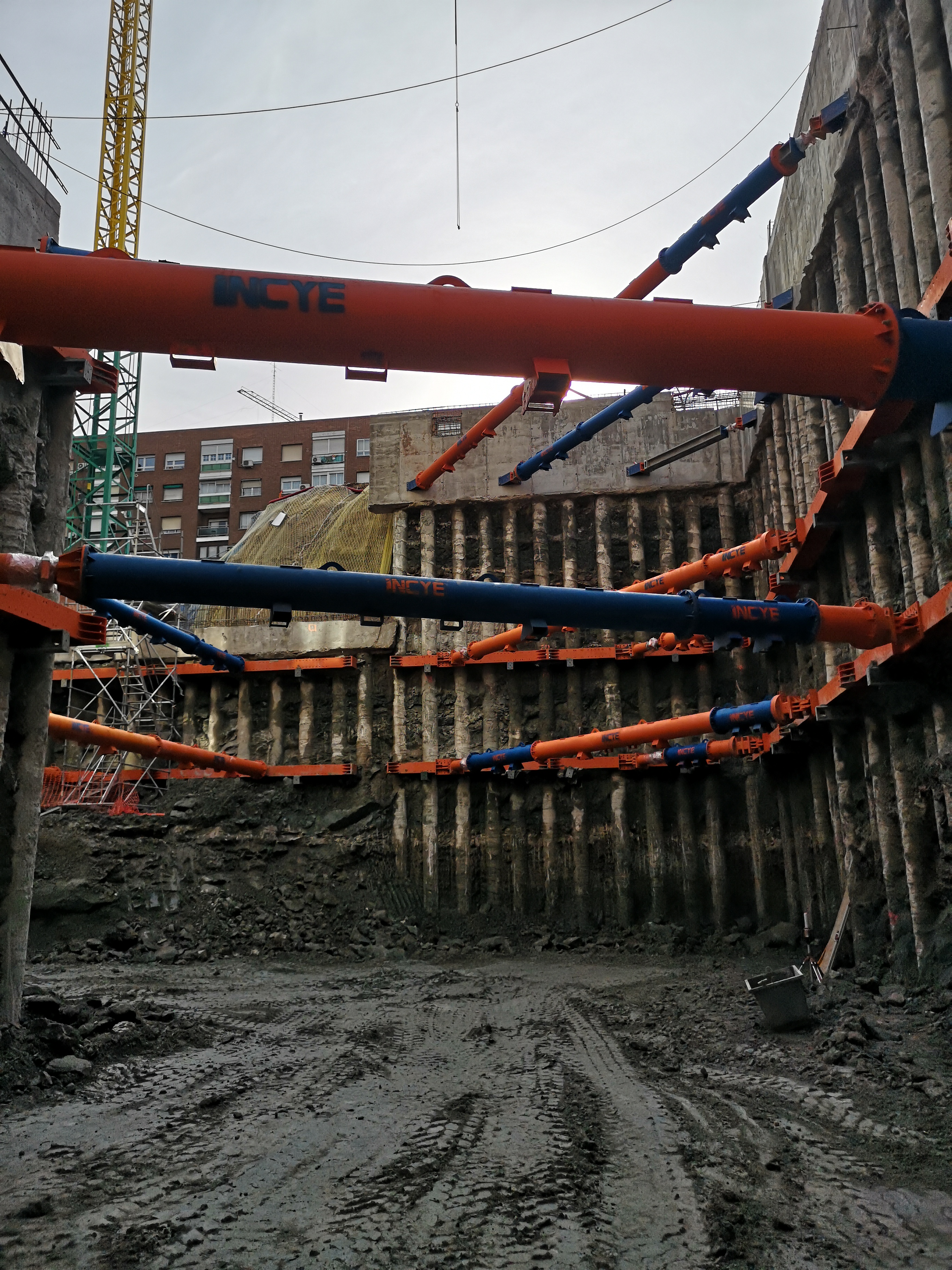

A l’occasion de la construction de 216 logements, bureaux, locaux commerciaux, garages et débarras dans les parcelles situées au 58 rue Cavanilles, dont la réalisation fut confiée à la société Ferrovial Agromán SA, il a été nécessaire d’installer un système de butonnage, à 5 niveaux de lits, des écrans de pieux et micropieux situées tout au long du périmètre de la parcelle.

La parcelle a une forme en L avec un côté long de 56 mètres et un côté court de 33 mètres, sur une largeur d’environ 18 mètres.

Au lit 1, le système de butonnage est installé contre la poutre de couronnement, et dans le reste des niveaux les butons agissent sur les pieux dans une zone et sur les micropieux dans une autre, au travers de liernes de types INCYE300 / INCYE450, qui fonctionnent en conjonction avec le reste du système de butonnage.

En matière de conception, notre objectif est de toujours laisser un chantier aussi diaphane que possible, afin de permettre l’optimisation du planning du constructeur, en minimisant pour cela les éventuelles interférences. Lorsque les longueurs des butons ne dépassent pas 20 mètres, la meilleure option est celle les tubes PIPESHOR, qui ne nécessitent pas de contreventements entre eux, et offrent une conception très propre qui permet au reste des métiers du chantier de travailler avec des rendements plus élevés.

De plus, dans ce cas, où les deux niveaux inférieurs ont été démontés sous la dalle, l’utilisation de tubes permet au structuriste de disposer son système de coffrage réticulaire pour le bétonnage de la dalle supérieure de manière simple, sans avoir à libérer le contreventement requis par les systèmes de treillis.

La conception du design a été réalisée en collaboration avec le bureau d’ingénierie Valladares et les services techniques du client constructeur, Ferrovial. Nous essayons toujours de travailler avec l’ingénierie en charge de la définition des écrans, car le système de butonnage-écran doit être conçu dans son ensemble, pour prendre en compte l’influence globale des rigidités des deux systèmes.
