Butonnage au 309 rue PROVENÇA, BARCELONE


DESCRIPTION

A l’occasion de la construction de 30 logements situés au 309 rue Provença à Barcelone, dont les travaux furent attribués à la société Archs Constructora, il s’averait nécessaire d’installer un système de butonnage des parois moulées périmétrales, à 2 niveaux.

La conception du butonnage a été réalisée avec notre système PIPESHOR. Le système de butonnage PIPESHOR se compose d’une structure modulaire dont les éléments de base sont des tube de 400 mm de diamètre, reliés longitudinalement les uns aux autres par des joints boulonnés, et sans avoir besoin de contreventement entre eux. Ces butons tubulaires horizontaux sont ancrés entre des écrans opposés perpendiculairement ou selon l’angle requis dans chaque cas.

Le travail de conception a été réalisé en collaboration avec Bureau d’Études choisi par l’entreprise de construction. Le travail en commun avec l’ingénierie qui conçoit les écrans est essentiel pour optimiser la solution, car le système de buton-paroi doit être conçu comme un ensemble, car les rigidités des deux systèmes influencent la conception de la solution globale.

L’objectif de ce projet était de réaliser le montage des butons simultanément aux travaux de terrassement de la fouille, un planning conjoint a donc été élaboré entre Incye, Archs Constructora et l’entreprise de terrassement Exariser.

La facilité d’assemblage du système Pipeshor a permis à Incye de réaliser toute l’ingénierie nécessaire à la réalisation du projet, et à l’entreprise de construction Archs elle-même de réaliser l’assemblage et le placement des butons, assisté par INCYE.

Grâce à la facilité de notre système tubulaire qui ne nécessite pas de contreventements entre butons, les travaux de terrassement comptaient avec un espace libre entre butons qui facilitait l’évacuation de matériaux.

Une bonne communication entre les 3 sociétés a permis de réaliser les 2 niveaux de butonnage simultanément, tout en respectant les délais fixés.



EMPLACEMENT

PROJECTS LIÉS

Butonnage Quai Retiro, 58 rue Cavanilles, Madrid

A l’occasion de la construction de 216 logements, bureaux, locaux commerciaux, garages et débarras dans

Calle Acacias 51, Madrid

A l’occasion de la construction de 105 logements du promoteur Gran Roque, sur le terrain

Accès au port de Cadix (Cadix, Espagne)

Butonnage de parois au niveau de la poutre de couronnement pour des charges élevées, à

Bâtiment San Francisco (Medellín, Colombie)

Butonnage d’écrans de pieux avec fourniture de poutre de distribution RMD300. En raison des charges,

Bâtiment Stanza (Medellín, Colombie)

Butonnage d’écrans de pieux avec fourniture de poutre de distribution RMD300. Système de transmission de

Station Pep Ventura, Barcelone (Espagne)

Structure de treillis formés par des cordes supérieures et inférieures en double poutre Megaprop, pour

Ligne 9 du Métro de Barcelone (Espagne)

Butonnage de parois moulées utilisant le système léger de butons doubles de corde supérieure Megaprop

Marché de gros, Soria (Espagne)

Butonnage des poutres de couronnement d’écrans de pieux, utilisant le système léger de butons simples

Nouvelle route souterraine sous la digue de La Marina (La Corogne, Espagne)

Butonnage de parois moulées à l’aide de butons quadruples Megaprop, pour supporter des charges élevées.

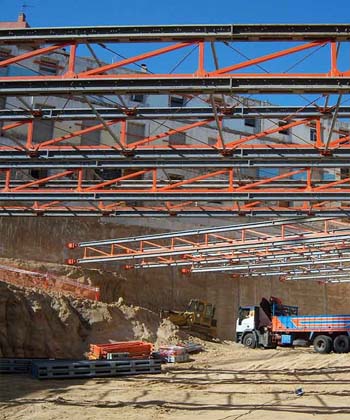

SIÈGE SOCIAL DU COAM (COLLEGE OFFICIEL DES ARCHITECTES DE MADRID)
