Todo lo que necesitas saber sobre la instrumentación de puntales y la descarga hidráulica en acodalamientos
Idea clave: la instrumentación permite conocer la carga real de cada codal, y la descarga hidráulica permite actuar sobre esa carga con más precisión, seguridad y capacidad de control.
Introducción
En las excavaciones profundas, controlar cómo trabaja realmente un sistema de acodalamiento es tan importante como haberlo calculado correctamente en proyecto. La realidad de obra introduce variables que no siempre pueden preverse con total exactitud: heterogeneidad del terreno, variaciones geométricas, cambios en la secuencia constructiva o redistribuciones de carga durante la excavación.
Por eso, disponer de sistemas que permitan medir, interpretar y actuar sobre el comportamiento del acodalamiento representa una ventaja técnica de primer nivel. En este artículo se explica por qué la instrumentación de puntales permite conocer las cargas reales que actúan en cada codal y mejorar la lectura del empuje del terreno, y cómo un sistema de descarga hidráulica facilita la realización de precargas, la eliminación controlada de cargas sobre los muros y una operativa mucho más segura en obra.
En definitiva, hablamos de una evolución que aporta más control, más seguridad y una mejor comprensión del comportamiento real de la excavación, y que ya ha sido desarrollada por el I+D de INCYE.
¿Por qué es tan importante controlar el comportamiento real del acodalamiento?
En cualquier excavación sostenida mediante pantallas, muros o sistemas de contención provisionales, el acodalamiento tiene la misión de absorber los esfuerzos transmitidos por el terreno y limitar los desplazamientos de la contención. En fase de proyecto, esos esfuerzos se estiman a partir de estudios geotécnicos, modelos de empuje y esquemas resistentes que permiten dimensionar la solución más adecuada.
Sin embargo, la excavación real nunca se comporta exactamente como el modelo teórico. El terreno responde según sus características reales, aparecen redistribuciones de tensiones y pueden influir factores como la presencia de agua, la proximidad de edificaciones, las sobrecargas del entorno o pequeñas desviaciones de montaje. Eso significa que no basta con diseñar bien: también es imprescindible saber cómo está trabajando el sistema una vez puesto en carga.
“En excavaciones profundas, el salto técnico no está solo en resistir las cargas previstas, sino en conocer las cargas reales y poder actuar sobre ellas con precisión.”

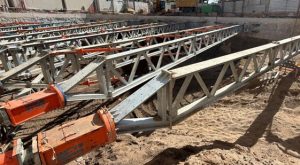

Instrumentación de puntales y la descarga hidráulica.
1. Qué aporta la instrumentación de puntales en un acodalamiento
La gran ventaja de la instrumentación es que permite determinar de forma directa las cargas reales que actúan en cada codal. Frente a un sistema convencional, donde se trabaja sobre hipótesis de cálculo y comprobaciones indirectas, la instrumentación ofrece una lectura objetiva del esfuerzo axial que soporta cada puntal en cada fase de la obra.
Esto cambia por completo la forma de gestionar el sistema de contención. Ya no se trata solo de confiar en que el acodalamiento está trabajando como se había previsto, sino de comprobarlo con datos medidos. Si un puntal está absorbiendo más carga de la esperada, si otro trabaja por debajo de lo previsto o si aparece una redistribución no contemplada, esa situación puede detectarse con antelación y valorarse técnicamente antes de que derive en un problema mayor.
Desde el punto de vista práctico, la instrumentación permite:
- verificar si el sistema trabaja según lo previsto en proyecto,
- detectar desviaciones y comportamientos anómalos con antelación,
- mejorar la toma de decisiones durante la excavación,
- aportar trazabilidad documental y control técnico del proceso.
2. Cómo ayuda a entender mejor el empuje real del terreno
Uno de los beneficios más valiosos de la instrumentación es que ayuda a interpretar el empuje real del terreno. Los modelos geotécnicos permiten estimarlo con rigor, pero la respuesta real del terreno depende de múltiples factores: cambios litológicos, nivel freático, deformabilidad del conjunto, sobrecargas próximas o condicionantes del proceso constructivo.
La lectura de cargas en los codales permite pasar del modelo teórico a la observación real del sistema. No sustituye al cálculo geotécnico, pero sí lo complementa con información de obra de enorme valor. Gracias a ello, es posible validar hipótesis de proyecto, afinar interpretaciones geotécnicas, detectar comportamientos anómalos y gestionar con más precisión el estado tensional de la contención.
3. Qué aporta la descarga hidráulica frente a los sistemas mecánicos tradicionales
Si la instrumentación permite medir, la descarga hidráulica permite actuar. En los sistemas más tradicionales, muchas maniobras se realizan mediante dispositivos mecánicos que, aunque eficaces, pueden presentar limitaciones cuando las cargas son elevadas. En esas situaciones, los gatos mecánicos pueden quedar muy duros o bloqueados, dificultando el accionamiento y obligando a trabajar con mayor esfuerzo y menor precisión.
La descarga hidráulica permite cargar, descargar o reajustar esfuerzos de manera progresiva, precisa y controlada. Esto supone una mejora operativa clara, pero también un avance técnico: el sistema no solo soporta la carga, sino que permite gobernarla de forma más segura.
Entre sus ventajas más destacadas se encuentran:
- la posibilidad de realizar precargas de forma controlada,
- la eliminación o transferencia de cargas sobre los muros sin maniobras bruscas,
- la reducción del esfuerzo manual necesario para actuar sobre el sistema,
- una mayor seguridad en operaciones de reajuste, descarga o desmontaje.
4. La ventaja de poder realizar precargas
Una de las aplicaciones más relevantes de la descarga hidráulica es la posibilidad de realizar precargas. La precarga consiste en introducir un esfuerzo inicial controlado en el puntal para que el sistema entre en trabajo desde una situación más favorable y con menor recorrido de deformación.
Esto aporta varias ventajas: mejora el contacto efectivo entre elementos, reduce holguras, activa antes el puntal y ayuda a limitar desplazamientos de la contención. En entornos urbanos o próximos a edificaciones e infraestructuras sensibles, esta capacidad resulta especialmente valiosa.
5. Eliminar cargas y descargar acciones sobre los muros de forma controlada
Otra ventaja clave del sistema hidráulico es que permite eliminar cargas o descargar acciones sobre los muros de manera gradual y controlada. Durante la vida útil del acodalamiento puede ser necesario reajustar esfuerzos, transferir cargas, intervenir sobre un puntal o afrontar una fase de desmontaje.
Con descarga hidráulica, la liberación de carga puede ejecutarse de forma predecible, evitando maniobras bruscas y reduciendo el riesgo de movimientos no deseados en la contención. Esto mejora tanto la seguridad estructural como la operatividad de la obra.
6. Menos sobreesfuerzo para los operarios y más seguridad en obra
Uno de los aspectos más relevantes de la descarga hidráulica es su impacto en la seguridad y en la ergonomía del trabajo en obra. Cuando los gatos mecánicos están sometidos a grandes cargas, su accionamiento puede exigir esfuerzos muy importantes. Eso puede traducirse en maniobras incómodas, lentas, físicamente exigentes y con menor margen de seguridad.
La asistencia hidráulica reduce notablemente este problema. Facilita el desbloqueo y la intervención sobre elementos que, por carga, podrían resultar prácticamente inmovilizables manualmente. Esto disminuye el riesgo de sobreesfuerzos, reduce la probabilidad de maniobras forzadas y mejora las condiciones de trabajo del equipo de obra.
Ejemplo práctico de lectura técnica
En una excavación con varios niveles de codales, la monitorización puede revelar que una alineación concreta está absorbiendo una carga superior a la prevista mientras otra permanece por debajo del valor esperado. Ese patrón puede indicar variaciones locales del terreno, excentricidades o una secuencia de excavación que está redistribuyendo esfuerzos. Con esta información, el equipo técnico puede decidir si conviene revisar la fase de excavación, ajustar una precarga o actuar sobre un punto concreto antes de que aparezcan deformaciones visibles.
Tabla comparativa: instrumentación y descarga hidráulica
Necesidad en obra | Instrumentación de puntales | Descarga hidráulica |
Conocer la carga real de cada codal | Permite medirla directamente | Facilita actuar sobre esa carga |
Validar hipótesis de cálculo | Aporta datos reales de comportamiento | Permite reajustes controlados |
Interpretar el empuje del terreno | Mejora la lectura del estado tensional | Ayuda a gestionar la respuesta del sistema |
Reducir deformaciones | Detecta desviaciones tempranas | Permite aplicar precargas |
Mejorar la seguridad operativa | Aporta trazabilidad y control | Reduce maniobras bruscas y esfuerzos manuales |
Preguntas frecuentes
¿Para qué sirve instrumentar un puntal?
Sirve para medir la carga real que actúa sobre él durante la obra y conocer mejor cómo está trabajando el sistema de acodalamiento en cada fase.
¿La instrumentación sustituye al cálculo geotécnico?
No. Lo complementa. El cálculo sigue siendo imprescindible, pero la instrumentación aporta datos reales que permiten validar hipótesis y ajustar interpretaciones.
¿Qué ventaja tiene la descarga hidráulica frente a un gato mecánico?
Permite actuar sobre la carga con mayor precisión, progresividad y seguridad, especialmente cuando el sistema está sometido a solicitaciones elevadas.
¿Qué es una precarga en un puntal?
Es la introducción de un esfuerzo inicial controlado para que el puntal entre en trabajo desde una situación más favorable y con menos deformación previa.
¿Puede la descarga hidráulica ayudar a reducir acciones sobre los muros?
Sí. Permite descargar o transferir cargas de manera controlada, evitando maniobras bruscas y mejorando la seguridad estructural durante los reajustes o desmontajes.
Conclusión
La instrumentación de puntales y la descarga hidráulica representan una evolución muy relevante en los sistemas de acodalamiento para excavaciones profundas. Gracias a la instrumentación, es posible conocer con precisión las cargas reales que actúan en cada codal y obtener una lectura más fiable del empuje del terreno. Gracias a la descarga hidráulica, es posible realizar precargas, eliminar cargas de forma controlada y facilitar operaciones que, con sistemas tradicionales, resultan mucho más exigentes.
El resultado es un acodalamiento más inteligente, más seguro y más eficiente. Un sistema que no solo resiste, sino que también informa y permite actuar con mayor precisión sobre el comportamiento real de la excavación.
Ideas clave para cerrar el artículo:
- la instrumentación mejora el control real del sistema,
- permite interpretar mejor el comportamiento del terreno,
- la descarga hidráulica facilita precargas y reajustes seguros,
- se reducen esfuerzos manuales y riesgos operativos,
- el conjunto aporta más seguridad, más eficiencia y más capacidad de decisión.
