Tipos, criterios y soluciones
Introducción
La contención de fachadas y otros paramentos verticales es una actuación habitual en obras de rehabilitación, demolición parcial, conservación de elementos protegidos o intervenciones en edificios entre medianeras.
Sin embargo, no existe una única solución válida para todos los casos. La elección del sistema depende de factores como la ocupación de vía pública, la capacidad portante del terreno, la existencia de sótanos o galerías, el estado de la fachada y la posibilidad de trabajar desde el interior del edificio.
En este artículo explicamos los principales sistemas de contención de fachadas, cómo funcionan estructuralmente, cuándo conviene utilizar cada uno y qué aspectos deben valorarse antes de decidir la solución más adecuada.
Por qué es importante elegir bien el sistema de contención
Cuando se conserva una fachada, una medianera, una tapia, una caja de escaleras o una chimenea durante una obra, ese elemento deja de trabajar en las mismas condiciones que tenía en el edificio original.
Al desaparecer forjados, pilares o elementos de arriostramiento, el paramento puede quedar expuesto a acciones horizontales como el viento, posibles desplomes por falta de verticalidad, impactos accidentales durante la demolición o movimientos derivados de la propia obra.
La normativa actual establece los criterios que se deben seguir para determinar las acciones sobre los edificios y verificar la seguridad estructural, incluyendo la capacidad portante, la estabilidad y las acciones variables como el viento. Además, la acción del viento depende de factores como la forma y dimensiones de la construcción, la permeabilidad de sus superficies, la dirección, la intensidad y el racheo.
Por este motivo, antes de plantear una solución de contención, conviene responder a varias preguntas:
- ¿Se puede ocupar la vía pública?
- ¿El terreno admite cargas concentradas importantes?
- ¿Existen sótanos, galerías o infraestructuras enterradas?
- ¿La fachada presenta patologías previas?
- ¿Es posible apoyar o anclar el sistema en medianeras o forjados vecinos?
- ¿Se va a excavar bajo rasante durante la obra?
- ¿La demolición interior puede interferir con el sistema de estabilización?
Principales tipos de sistemas de contención de fachadas

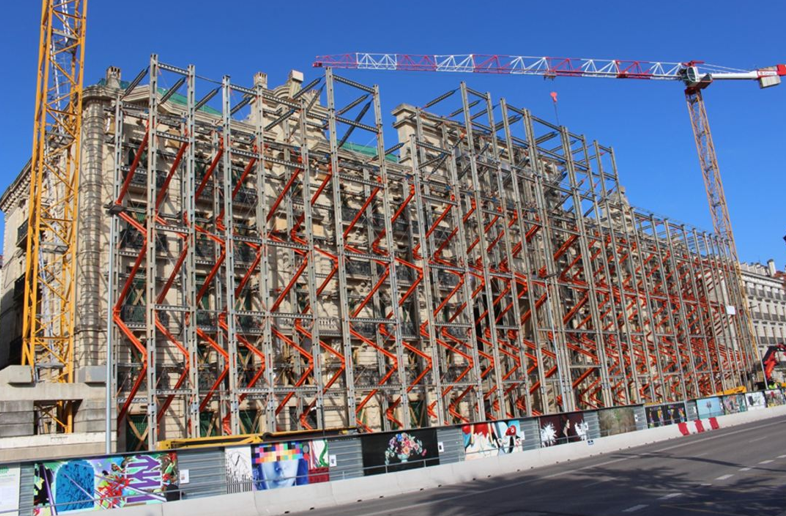

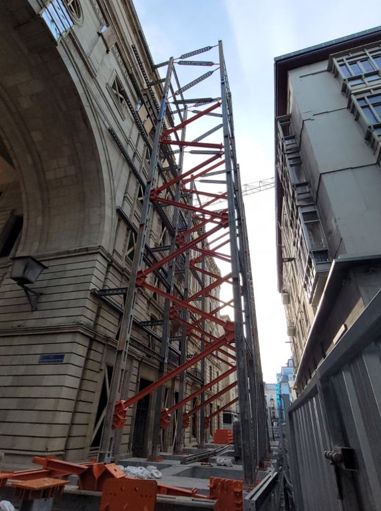

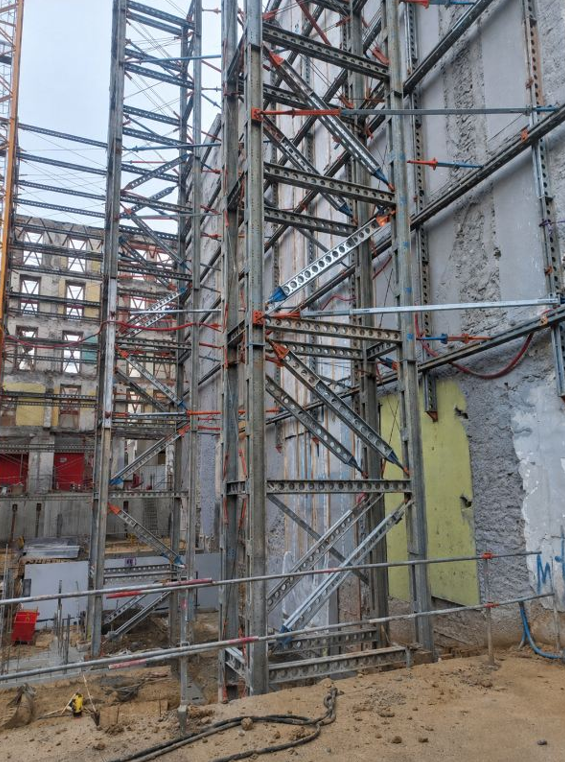

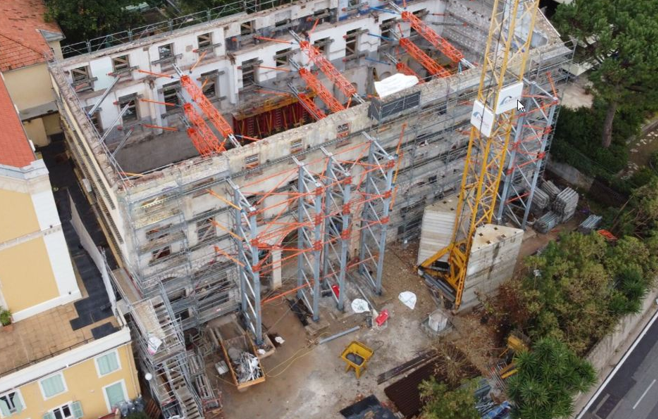

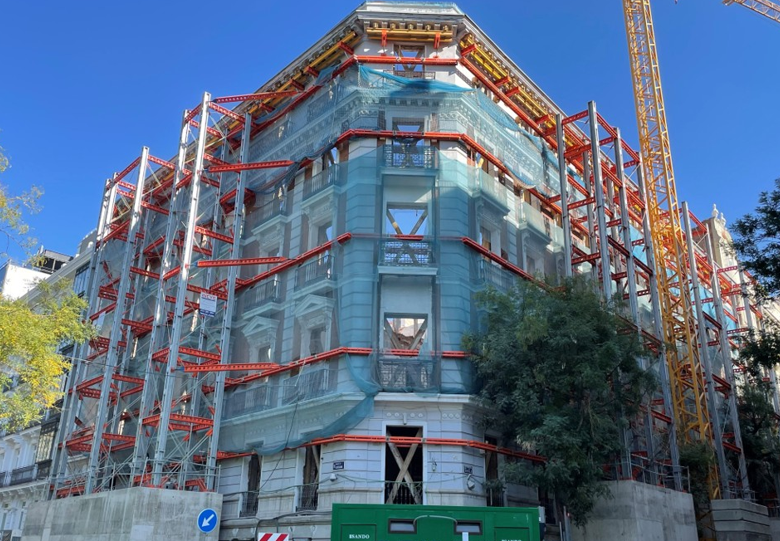

1. Estabilizador sobre contrapesos de hormigón
Es una de las soluciones más habituales para la contención de fachadas. Consiste en disponer torres metálicas, normalmente formadas por celosías, conectadas a la fachada mediante correas horizontales y ancladas a grandes contrapesos de hormigón.
El funcionamiento es relativamente sencillo: las acciones horizontales que actúan sobre la fachada se transmiten a las correas, de las correas a las torres metálicas y, finalmente, de las torres al contrapeso. El bloque de hormigón actúa como una masa estabilizadora que evita el vuelco y el deslizamiento del conjunto.
En la práctica, el contrapeso funciona de forma parecida a una presa de gravedad: su peso genera un momento estabilizador capaz de contrarrestar las acciones que tienden a volcar el sistema.
Ventajas principales
- Es una solución robusta y muy utilizada.
- Permite reducir las solicitaciones sobre la fachada.
- Facilita los trabajos de demolición interior cuando se instala por el exterior.
- Aporta una rigidez elevada mediante torres metálicas.
- Es adecuada para fachadas con necesidad de estabilización clara frente a viento o desplome.
Aspectos a tener en cuenta
El principal condicionante es la ocupación de espacio. Habitualmente, las torres y los contrapesos se sitúan por fuera de la fachada, lo que puede requerir ocupación de acera o vía pública.
Además, los contrapesos concentran grandes cargas sobre el terreno. Por ello, un técnico competente debe comprobar las tensiones transmitidas, posibles asientos, afecciones a galerías subterráneas, infraestructuras próximas o excavaciones previstas junto a la fachada.

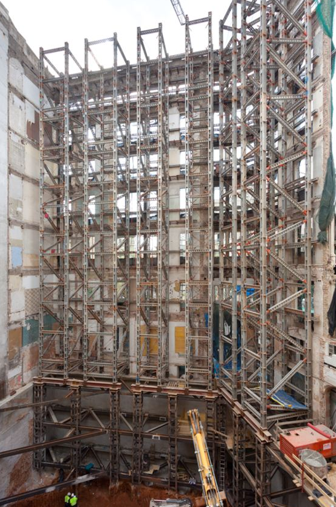

Cuando no sea posible ocupar la vía pública, este sistema también puede instalarse por el interior. En ese caso, el montaje se complica, ya que puede ser necesario cajear forjados y demoler posteriormente la estructura interior con el estabilizador ya montado.

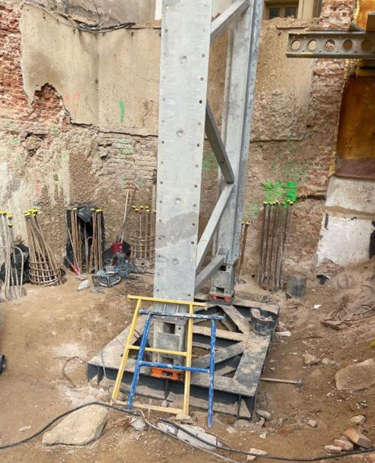

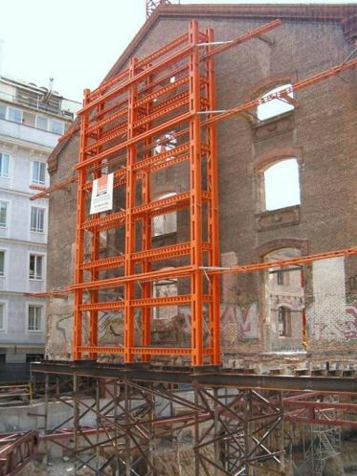

2. Estabilizador sobre encepados o cimentación profunda
Este sistema tiene un comportamiento estructural similar al estabilizador sobre contrapesos, pero sustituye los bloques de hormigón sobre rasante por encepados apoyados en pilotes o micropilotes.
La función del encepado es transmitir las cargas a estratos más profundos y resistentes del terreno. Por tanto, es una solución especialmente útil cuando el terreno superficial no tiene suficiente capacidad portante o cuando existen elementos subterráneos que podrían verse afectados por las presiones de un contrapeso convencional.
¿Cuándo puede ser recomendable?
- Terrenos de baja capacidad portante.
- Presencia de galerías, sótanos o servicios enterrados.
- Necesidad de reducir presiones superficiales junto a la fachada.
- Obras con excavaciones profundas próximas al paramento conservado.
- Situaciones donde el contrapeso convencional resulta inviable.
Limitaciones
Es una solución menos habitual y generalmente más costosa. Requiere ejecutar pilotes o micropilotes, construir el encepado, conectar la estructura metálica y, al finalizar la obra, demoler o retirar los elementos que ya no sean necesarios.
Además, al estar el punto de apoyo a una cota inferior, la estructura metálica puede ser más larga que en una solución con contrapesos, lo que puede obligar a disponer más planos de celosía para controlar deformaciones y esfuerzos.
3. Contención interior contra muros medianeros vecinos
Otra alternativa consiste en contener la fachada desde el interior del edificio, transmitiendo las acciones horizontales hacia muros medianeros próximos mediante puntales metálicos.
En este caso, la carga pasa de la fachada a las correas horizontales y de estas a los puntales, que trabajan transmitiendo el esfuerzo hacia las medianeras o hacia elementos estructurales de edificios colindantes.
Cada nivel de puntales funciona como una especie de pseudo-forjado metálico. De este modo, las acciones horizontales se derivan a puntos fijos cercanos y no llegan íntegramente a la base de la fachada.
Ventajas
- Es una solución relativamente ligera.
- Reduce la necesidad de grandes contrapesos exteriores.
- Puede ser útil cuando no se permite ocupar la vía pública.
- Transmite las cargas por recorridos cortos y directos.
- Puede adaptarse bien a edificios entre medianeras.
Condicionantes
El principal inconveniente es que obliga a trabajar dentro del edificio durante más tiempo. Esto puede condicionar las fases de demolición y aumentar el riesgo de impactos sobre los puntales por caída de cascotes.
Además, no basta con colocar puntales: es imprescindible comprobar que las medianeras donde se apoyan o anclan tienen capacidad suficiente. En edificios antiguos, las fábricas pueden presentar baja resistencia frente a anclajes que trabajan a cortante, compresión o tracción.
También hay que considerar que el viento puede actuar en ambos sentidos. Cuando empuja desde el exterior, los puntales comprimen la medianera. Pero si el viento actúa desde el interior del solar hacia fuera, puede producir efectos de succión o tracción que exigen comprobar la estabilidad de los elementos de retenida.

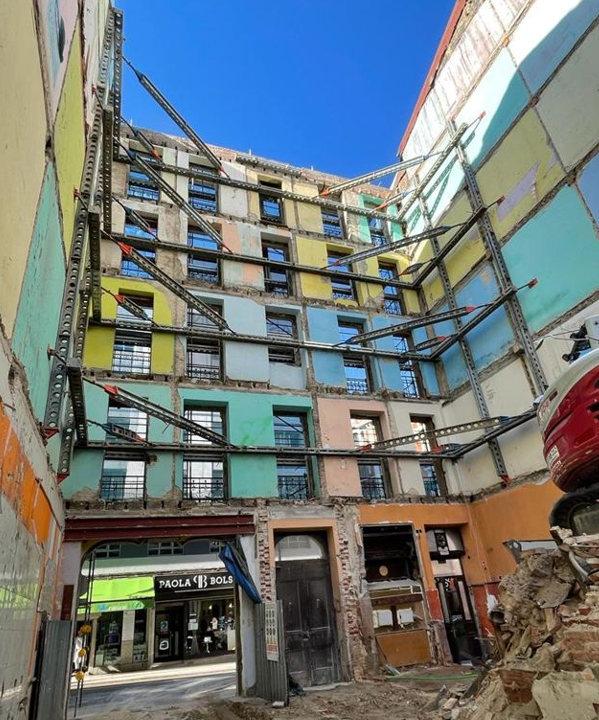

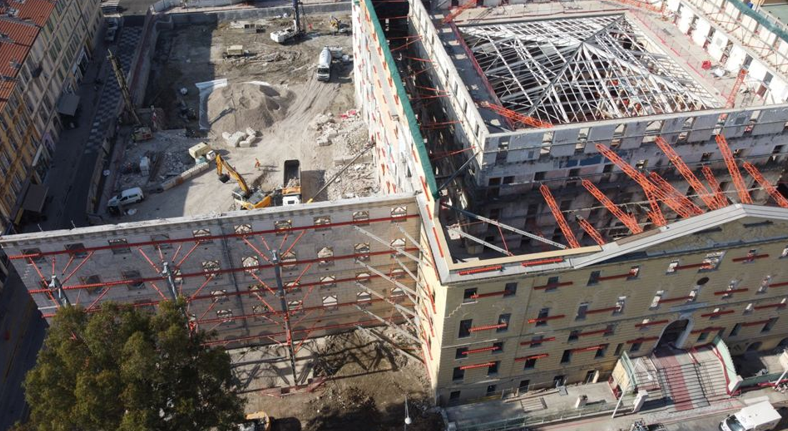

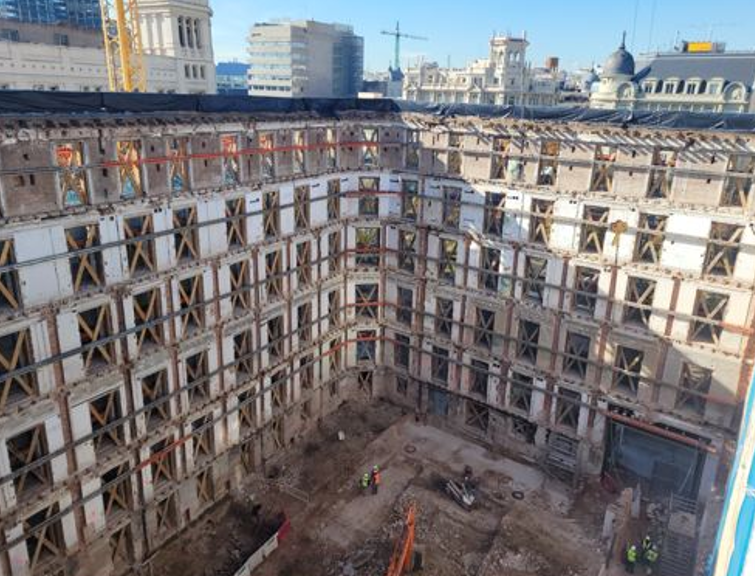

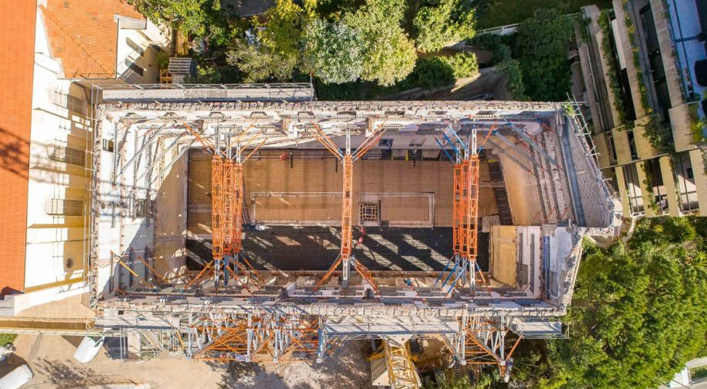

4. Rigidización interior mediante vinculación de paramentos del propio edificio
En algunos edificios, especialmente cuando se conservan varias fachadas o muros interiores, puede plantearse una solución basada en vincular unos paramentos con otros mediante puntales metálicos.
A diferencia de los estabilizadores exteriores, aquí no se lleva la carga a un contrapeso o a una cimentación independiente. La acción se reparte entre varios paramentos del propio edificio, que trabajan de forma conjunta.
Esta solución es habitual cuando los muros conservados forman una geometría favorable, por ejemplo:
- Una esquina en L.
- Una disposición en U.
- Un conjunto de fachadas conectadas entre sí.
- Muros interiores que pueden colaborar en la estabilidad global.
Los puntales generan planos de rigidez que hacen que los distintos paramentos se comporten como un conjunto. En cierto modo, cada nivel rigidizado actúa como un diafragma horizontal provisional.
¿Cuándo puede funcionar bien?
- Cuando existen varios paramentos conservados.
- Cuando los muros forman esquinas o geometrías cerradas.
- Cuando las fachadas tienen capacidad mecánica suficiente.
- Cuando no es viable disponer grandes torres exteriores.
- Cuando se busca una solución interior compatible con determinadas fases de obra.
Precaución importante
Esta tipología no debe confundirse con un estabilizador independiente. Su eficacia depende directamente de la capacidad resistente de las propias fachadas y muros.
Por tanto, es fundamental caracterizar correctamente los materiales, el espesor, el estado de conservación, las patologías existentes y la capacidad de los paramentos para transmitir esfuerzos al terreno.
Si las fachadas están muy deterioradas o no tienen suficiente capacidad resistente, esta solución puede no ser adecuada por sí sola.

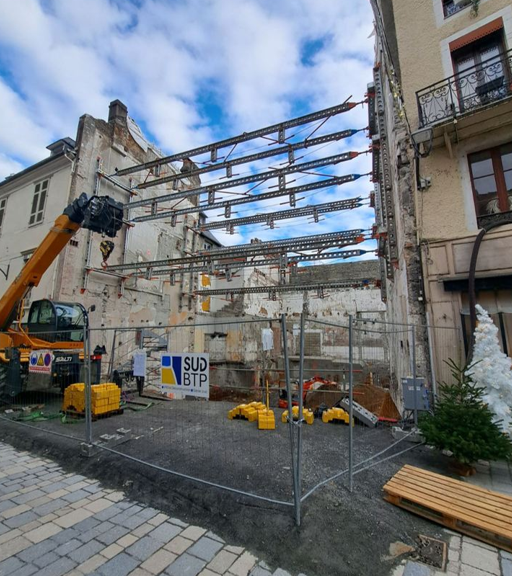

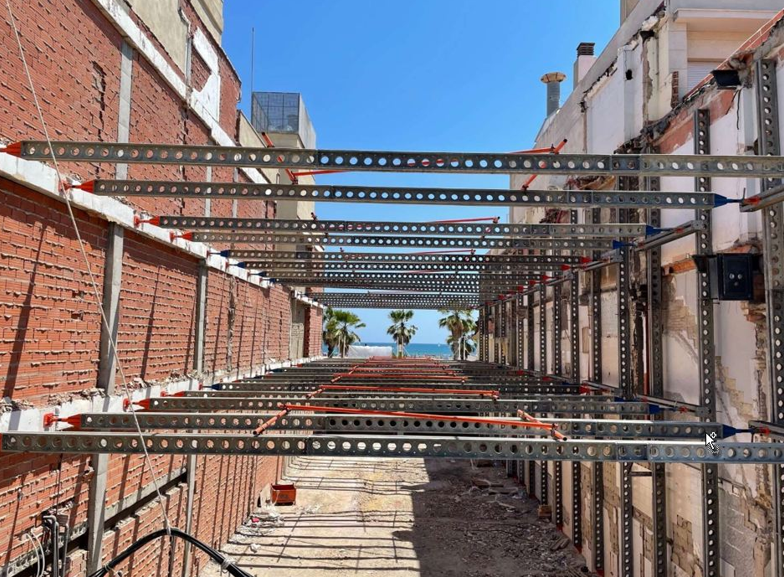

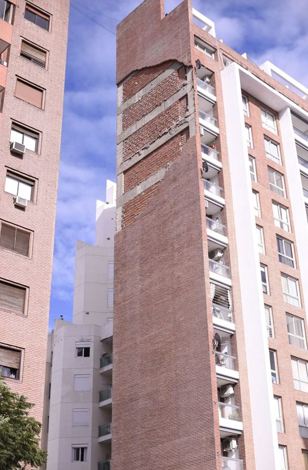

5. Apuntalamiento o apeo de medianeras
En determinadas obras, el elemento que se desea conservar o estabilizar no es la fachada principal, sino las medianeras del inmueble demolido.
Esto ocurre, por ejemplo, cuando se derriba un edificio entre medianeras y se necesita evitar que los muros laterales vuelquen hacia el solar por efecto del viento, por desplome propio o por pérdida de arriostramiento.
Si las medianeras están próximas entre sí, se pueden vincular mediante puntales horizontales que trabajan como estampidores.

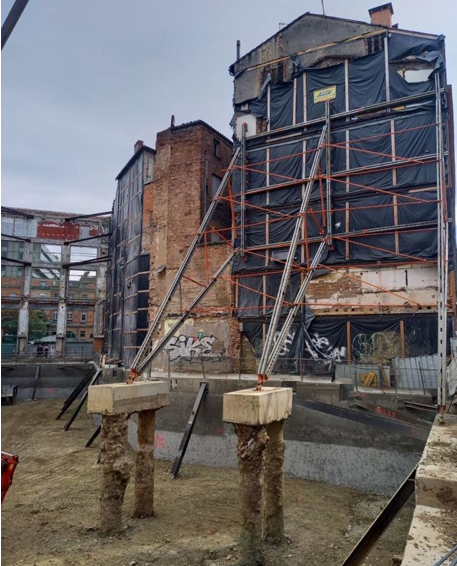

Si no existe una medianera opuesta cercana, puede ser necesario apuntalar contra el terreno o ejecutar una cimentación específica.
Soluciones habituales
- Puntales horizontales entre medianeras.
- Apeos inclinados contra el terreno.
- Retículas metálicas para repartir cargas.
- Anclajes a forjados existentes si son accesibles y fiables.
- Cimentaciones provisionales para recoger esfuerzos.
En este tipo de actuaciones, la seguridad durante la ejecución es especialmente importante. La Guía Técnica del INSST para obras de construcción tiene como objetivo facilitar criterios e información técnica para la evaluación y prevención de riesgos en este tipo de trabajos.
Tabla comparativa de sistemas de contención de fachadas
Sistema
Cuándo se utiliza
Ventajas
Condicionantes
Estabilizador sobre contrapesos
Fachadas con espacio exterior disponible
Muy robusto, reduce esfuerzos sobre fachada, facilita demolición interior
Ocupación de vía pública, cargas elevadas sobre terreno
Estabilizador sobre encepados
Terrenos de baja capacidad o presencia de galerías/sótanos
Transmite cargas a estratos profundos, reduce afección superficial
Mayor coste, ejecución más compleja
Contención interior contra medianeras
Edificios entre medianeras sin posibilidad de ocupar vía pública
Sistema ligero, transmite cargas por recorridos cortos
Requiere comprobar medianeras y puede interferir con demolición
Rigidización interior entre paramentos
Edificios con varias fachadas o muros conservados
Aprovecha la geometría del edificio, puede evitar grandes torres
Depende de la capacidad resistente de los propios muros
Apeo de medianeras
Conservación temporal de muros laterales
Solución directa para evitar vuelcos hacia el solar
Necesita apoyos fiables y control de cargas concentradas
Criterios para elegir la solución adecuada
La elección del sistema de contención debe hacerse caso por caso. No conviene partir de una solución preconcebida, sino analizar las condiciones reales de la obra.
1. Ocupación de vía pública
Si se permite ocupar acera o calzada, los estabilizadores exteriores sobre contrapesos suelen ser una solución eficaz y relativamente directa. Si no es posible, habrá que estudiar alternativas interiores.
2. Capacidad portante del terreno
Los contrapesos concentran grandes cargas en superficie. Si el terreno no es competente, si existe nivel freático alto o si hay galerías subterráneas próximas, puede ser necesario recurrir a cimentaciones profundas.
3. Estado de la fachada
Una fachada deteriorada, fisurada o con materiales de baja resistencia no puede asumir los mismos esfuerzos que un paramento sano. Antes de confiar en ella como parte activa del sistema, debe analizarse su capacidad real.
4. Fases de demolición
Algunas soluciones facilitan el vaciado interior del edificio. Otras, en cambio, obligan a mantener puntales, rigidizadores o elementos interiores durante más tiempo, condicionando la planificación de obra.
5. Interferencia con excavaciones
Si está prevista una excavación bajo rasante, la contención debe coordinarse con la futura pantalla, el recalce, la cimentación o cualquier actuación geotécnica prevista.
6. Seguridad durante la ejecución
No solo importa la estabilidad final del sistema. También hay que analizar el montaje, la demolición, los impactos accidentales, la retirada de elementos y la compatibilidad con el tránsito de operarios y maquinaria.
No siempre hay una solución pura para una contención de fachadas. Es posible estabilizar unos paramentos mediante planos de rigidez, mientras otras zonas se rigidizan por interconexión interior.
También se puede estabilizar varias fachadas instalando torres no perimetralmente, sino sólo en la fachada que mejor se preste a ello por posibilidad de ocupación, y vinculando los demás paños al paramento estabilizado.
Preguntas frecuentes sobre contención de fachadas
¿Qué es un sistema de contención de fachadas?
Es una solución provisional o auxiliar que permite estabilizar una fachada o paramento vertical durante una obra, especialmente cuando se eliminan los elementos estructurales que antes le daban estabilidad, como forjados, pilares o muros interiores.
¿Cuál es el sistema más habitual?
Uno de los sistemas más habituales es el estabilizador exterior formado por torres metálicas y contrapesos de hormigón. Es robusto, permite trabajar en el interior del edificio y reduce las solicitaciones sobre la fachada.
¿Siempre se puede usar un estabilizador con contrapesos?
No. Depende de la disponibilidad de espacio exterior, la autorización para ocupar vía pública, la capacidad del terreno y la existencia de elementos subterráneos cercanos.
¿Qué pasa si no se puede ocupar la vía pública?
En ese caso se pueden estudiar soluciones interiores, como puntales contra medianeras, rigidización entre paramentos del propio edificio o estabilizadores montados desde el interior. Cada alternativa requiere una comprobación estructural específica.
¿Las medianeras vecinas pueden utilizarse como apoyo?
Sí, pero no de forma automática. Es necesario comprobar su estabilidad, resistencia y capacidad para recibir anclajes o cargas concentradas. En edificios antiguos, este punto es especialmente sensible.
¿Quién debe definir la solución de contención?
La solución debe ser estudiada y validada por técnicos competentes, coordinando al proyectista, la constructora, la dirección facultativa y la empresa especializada en sistemas de contención.
Conclusión
La contención de fachadas es una actuación técnica que debe estudiarse con detalle. No hay una solución universal, y la alternativa más económica no siempre es la más segura ni la más adecuada para la obra.
Antes de decidir el sistema, conviene tener claros estos puntos:
- La ocupación de vía pública puede condicionar totalmente la solución.
- El terreno debe verificarse cuando se emplean contrapesos o cimentaciones provisionales.
- Las medianeras y fachadas existentes no siempre tienen capacidad suficiente para recibir cargas.
- Las fases de demolición y excavación deben coordinarse con el sistema de estabilización.
- En muchos casos, la mejor solución puede ser híbrida, combinando torres, puntales, rigidizadores y apoyos específicos.
Una buena contención de fachada no es solo la que mantiene el paramento en pie, sino la que permite ejecutar la obra con seguridad, control estructural y compatibilidad con el entorno urbano.
