Calle Acacias 51 (Madrid) con Espirea


DESCRIPTION

Con motivo de la construcción de 105 viviendas del promotor Gran Roque, en la parcela situada en la confluencia de las calles Acacias 51 y Carmen Cobeña 2 de Madrid y cuya realización se encuentra adjudicada a la Empresa Espirea, ha sido necesaria la instalación de un sistema de acodalamiento en dos de las esquinas del perímetro de la parcela formado por pantallas de pilotes.

La longitud de la pantalla a apuntalar es de 50,08 metros en el frente y de 29,78 metros en el lateral izquierdo y de 25,36 metros en el lateral derecho. En el nivel 1, el sistema de acodalamiento actúa sobre la viga de coronación, y en el nivel 2, el sistema de acodalamiento actúa sobre los pilotes, por lo que es necesario disponer de una viga de reparto tipo RMD300 y que funciona de manera conjunta con el resto del sistema de acodalamiento.

Debido a las características especiales de la obra en la que se precisan longitudes de hasta 35,59 metros, la solución planteada por INCYE considera el empleo de tres sistemas de acodalamiento, desde nuestro sistema Megaprop de hasta 1000 kN de capacidad de carga por unidad de puntal, sistema tubular PIPESHOR, con una capacidad de carga de hasta 1800 kN y el sistema de celosía GRANSHOR con una capacidad de carga de hasta 2600 kN por celosía.

LOCATION

Related projects

Ground shoring at CALLE PROVENÇA 309 st. BARCELONA

Incye assisted Archs Constructora in the construction project of a 30-flat building at 309 Provença

Ground shoring “Andén Retiro”, Madrid

Incye was hired by Ferrovial Agromán S.A. to design and install the groundshoring solution for

Paseo de La Florida (Oviedo) con Iguar Construcciones

Apuntalamiento de muros de sótano que se ejecutan por bataches. Se planteó el sistema PIPESHOR

calle Mallorca 661 (Barcelona) con Tres Nus

Apuntalamiento mixto formado por los sistemas Megaprop y Granshor. Debido a la geometría del solar

Hotel La Torreta (Altafulla) con Sorigué

Acodalamiento de muro pantalla con nuestro sistema tubular PIPESHOR y puntales MEGAPROP. Nuestros puntales tubulares

Edificio Bide-Onera (Baracaldo) con Grupo Eibar

Sistema de Acodalamiento mixto compuesto de puntales MEGAPROP para luces pequeñas y celosías GRANSHOR para

Access to the Port of Cadiz, Cadiz

Shoring of the walls at the level of coronation beam for high loads, using pairs

San Francisco Building, Colombia

Shoring of piles with distribution beam RMD300 Due to the loads, truss was required with

Stanza Building, Colombia

Shoring of piles with distribution beam RMD300 Load transmission system with Megaprop reinforced single strut

Pep Ventura Station, Barcelona

Megaprop structure with trusses with double upper and lower beams for high load support. Stabilize

L9 Metro, Barcelona

Shoring of walls made with Megaprop, triangular frames and telescopic tensioners.

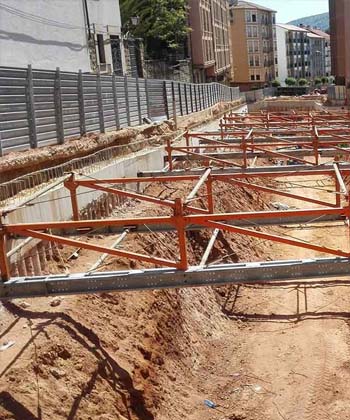

Mercado de Abastos, Soria
